کیستون شبکه چیست؟ انواع، کاربرد و راهنمای انتخاب

در یک شبکه کابلی، کابل تنها بخشی از مسیر انتقال داده است. در محل‌هایی که کابل ثابت باید به یک پورت قابل استفاده، قابل تعویض و منظم تبدیل شود، از کیستون شبکه (Keystone Jack) استفاده می‌شود. این قطعه معمولاً در کنار تجهیزاتی مانند Faceplate، Patch Panel یا Surface Box قرار می‌گیرد و امکان ساخت یک نقطه اتصال ماژولار را فراهم می‌کند.

اما همه کیستون‌ها یکسان نیستند. از نظر رده عملکردی، نوع شیلد، کابل قابل پشتیبانی، محل نصب و روش Termination، گزینه‌های مختلفی وجود دارد. بنابراین انتخاب انواع کیستون شبکه صرفاً با دیدن عبارت «RJ45» روی محصول کافی نیست.

پاسخ سریع

کیستون شبکه یک رابط ماژولار برای ایجاد نقطه اتصال شبکه در زیرساخت کابل‌کشی است که معمولاً کابل ثابت شبکه را به یک رابط RJ45 در تجهیزات یا خروجی کاربر متصل می‌کند. کیستون در تجهیزاتی مانند Faceplate، Patch Panel و Surface Box قرار می‌گیرد و بسته به مدل می‌تواند از Categoryهای مختلف مانند Cat5e، Cat6 و Cat6A و ساختارهای UTP یا Shielded پشتیبانی کند.

کدام کیستون شبکه برای چه کاری مناسب است؟

نوع کیستون	کاربرد رایج	مناسب برای	نکته مهم انتخاب
Cat5e	شبکه‌های پایه و Gigabit Ethernet	پروژه‌های ساده و اقتصادی	باید با Category کابل و سطح عملکرد مورد نیاز هماهنگ باشد
Cat6	شبکه‌های مدرن عمومی	دفاتر، ساختمان‌ها و زیرساخت‌های متداول	برای انتخاب، فقط نام Cat6 کافی نیست؛ سازگاری با کابل و مشخصات سازنده مهم است
Cat6A	زیرساخت‌های با نیاز عملکردی بالاتر	شبکه‌های سازمانی و پروژه‌های آینده‌نگر	برای عملکرد کامل Cat6A باید کل لینک و اجزای آن متناسب انتخاب و اجرا شوند
UTP	محیط‌های معمول بدون نیاز به مسیر شیلدشده	شبکه‌های عمومی	با کابل و سایر اجزای UTP هماهنگ شود
Shielded	زیرساخت‌هایی که شیلدینگ در طراحی آن‌ها لحاظ شده است	محیط‌های دارای نیاز به کنترل تداخل و سیستم کابل‌کشی شیلدشده	فقط نصب یک کیستون فلزی، یک لینک شیلدشده کامل ایجاد نمی‌کند

از نظر Category، Cat5e، Cat6 و Cat6A به سطوح متفاوتی از عملکرد کابل‌کشی مربوط هستند؛ برای نمونه، منابع فنی معتبر بازه‌های 100MHz برای Cat5e، 250MHz برای Cat6 و 500MHz برای Cat6A را گزارش می‌کنند. با این حال، MHz به‌تنهایی معادل سرعت شبکه نیست و نباید Category را به یک عدد سرعت ساده تقلیل داد.

کیستون شبکه چیست؟

کیستون شبکه یک Modular Jack با فرم فیزیکی Keystone است که برای ایجاد نقاط اتصال ماژولار در زیرساخت شبکه استفاده می‌شود.

در یک نصب متداول، کابل افقی یا کابل ثابت شبکه در پشت کیستون خاتمه پیدا می‌کند و در قسمت جلویی، اتصال RJ45 برای Patch Cord یا تجهیز شبکه در دسترس قرار می‌گیرد. سازندگان تجهیزات حرفه‌ای، کیستون‌ها را در Categoryهای مختلف، نسخه‌های UTP و Shielded و برای ساختارهای نصب مختلف ارائه می‌کنند.

نکته مهم این است که Keystone یک شکل و قالب ماژولار است، نه نام یک رده عملکردی خاص. بنابراین عباراتی مثل «Keystone Cat6»، «Keystone Cat6A» یا «Shielded Keystone» درباره ویژگی‌های متفاوت یک ماژول هستند.

تفاوت کیستون با یک رابط RJ45 ساده

RJ45 معمولاً به زبان ساده به رابط یا اتصال فیزیکی 8P8C مورد استفاده در اترنت اشاره می‌کند، اما Keystone به فرم ماژولار قطعه‌ای که در پنل یا صفحه نصب قرار می‌گیرد اشاره دارد.

به همین دلیل، گفتن اینکه «RJ45 و Keystone دقیقاً یک چیز هستند» دقیق نیست. RJ45 نوع رابط را توصیف می‌کند، در حالی که Keystone بیشتر به ساختار ماژولار جک مربوط است.

کیستون شبکه چه کاربردی دارد؟

مهم‌ترین کاربرد کیستون شبکه، ایجاد یک نقطه اتصال استاندارد و ماژولار در مسیر کابل‌کشی ثابت است.

در عمل می‌توان از آن برای این موارد استفاده کرد:

• ایجاد خروجی شبکه در محل کاربر
• اتصال کابل‌کشی ساختمان به Patch Cord
• مرتب‌سازی و سازمان‌دهی نقاط شبکه
• نصب خروجی شبکه روی دیوار یا میز
• استفاده در Patch Panelهای ماژولار
• ایجاد نقطه اتصال برای تجهیزات تحت شبکه
• استفاده در زیرساخت شبکه دوربین‌های IP

مزیت معماری ماژولار این است که می‌توان نوع اتصال را متناسب با نیاز پروژه انتخاب یا در آینده تغییر داد. برای نمونه، سیستم QUICKPORT شرکت Leviton شامل مجموعه‌ای از Connector، Wallplate، Patch Panel و Surface-Mount Box است که با ساختار ماژولار یکدیگر کار می‌کنند.

بنابراین کیستون صرفاً یک «سوکت برای اتصال کابل» نیست؛ بلکه بخشی از معماری کابل‌کشی ساخت‌یافته محسوب می‌شود که مدیریت و تغییرات آینده را ساده‌تر می‌کند.

اجزای اصلی کیستون شبکه چیست؟

ساختار دقیق کیستون بسته به برند و مدل متفاوت است، اما معمولاً می‌توان اجزای اصلی آن را در چند بخش دید:

1. بخش جلویی RJ45

این قسمت همان بخشی است که Patch Cord یا کابل دارای سوکت RJ45 به آن متصل می‌شود.

2. Contacts

کنتاکت‌های داخلی وظیفه برقراری اتصال الکتریکی بین رابط جلویی و هادی‌های کابل را بر عهده دارند. کیفیت ساخت این بخش می‌تواند بر دوام و عملکرد اتصال اثر بگذارد.

3. بخش Termination

در پشت کیستون، محل اتصال هادی‌های کابل قرار دارد. در بسیاری از مدل‌های شبکه، این قسمت به شکل IDC طراحی شده است. برای نمونه، CommScope در مشخصات برخی کیستون‌های Cat6 و Cat6A خود Termination Type را IDC اعلام می‌کند.

4. بدنه و مکانیزم Keystone

بدنه باید با نوع محل نصب و تجهیزات نگهدارنده سازگار باشد تا ماژول در Faceplate، Panel یا Box به شکل صحیح قرار گیرد.

5. بخش Shielding در مدل‌های شیلددار

در مدل‌های Shielded، بدنه یا ساختار فلزی برای هماهنگی با طراحی شیلدشده سیستم به کار می‌رود. اما وجود یک کیستون Shielded به‌تنهایی به این معنی نیست که کل لینک شبکه Shielded است؛ کابل، کانکتورها و معماری زمین و شیلد سیستم نیز باید با یکدیگر سازگار باشند. وجود مدل‌های جداگانه UTP و Shielded در محصولات حرفه‌ای سازندگان، این تفکیک را به‌خوبی نشان می‌دهد.

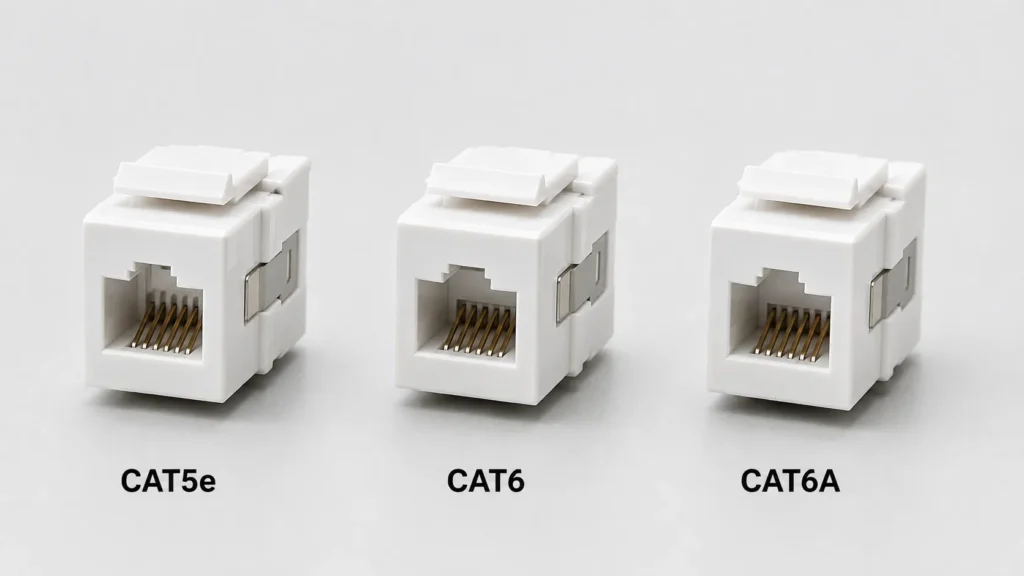

انواع کیستون شبکه

دسته‌بندی کیستون را می‌توان از چند زاویه انجام داد. مهم‌ترین دسته‌بندی‌های مرتبط با این مقاله عبارت‌اند از Category و Shielding.

کیستون Cat5e

کیستون Cat5e برای زیرساخت‌های مبتنی بر Category 5e طراحی می‌شود و یکی از گزینه‌های رایج برای شبکه‌های عمومی و کاربردهای متداول اترنت است.

Cat5e در منابع فنی به‌عنوان رده‌ای با حداکثر فرکانس مشخص‌شده 100MHz شناخته می‌شود و برای Gigabit Ethernet نیز کاربرد دارد.

مزیت اصلی

هزینه و پیچیدگی معمولاً کمتر نسبت به گزینه‌های رده بالاتر.

محدودیت

اگر پروژه از ابتدا برای عملکرد بالاتر یا نیازهای آینده طراحی شده باشد، انتخاب Cat5e ممکن است انعطاف کمتری ایجاد کند.

مناسب برای چه کسی؟

• شبکه‌های پایه
• پروژه‌های اقتصادی
• کاربردهای معمولی که نیاز عملکردی آن‌ها با Cat5e سازگار است

نکته انتخاب

Cat5e را باید همراه با کابل و سایر اجزای لینک ارزیابی کرد، نه به‌عنوان یک قطعه منفرد.

کیستون Cat6

کیستون Cat6 برای زیرساخت Category 6 طراحی می‌شود و یکی از گزینه‌های متداول در شبکه‌های امروزی است.

Cat6 با رده عملکردی 250MHz شناخته می‌شود و می‌تواند برای طیف گسترده‌ای از کاربردهای اترنت مورد استفاده قرار گیرد. در عین حال، عملکرد نهایی لینک به طراحی کل Channel و کیفیت همه اجزای آن وابسته است.

مزیت اصلی

تعادل مناسب میان عملکرد و هزینه برای طیف بزرگی از پروژه‌های شبکه.

محدودیت

در کاربردهایی که از ابتدا برای 10GbE در فواصل کامل Channel طراحی شده‌اند، ممکن است Cat6A انتخاب مناسب‌تری باشد. CommScope برای 10GBASE-T، فاصله معمول 37 متر را برای Cat6 در جدول خود ذکر می‌کند و در مقابل Cat6A را تا 100 متر در همان جدول آورده است.

مناسب برای چه کسی؟

• شبکه‌های اداری
• ساختمان‌های تجاری
• زیرساخت‌های معمول شبکه و IP

نکته انتخاب

اگر کابل شما Cat6 است، کیستون نیز باید از نظر Category و مشخصات کابل با آن سازگار باشد.

کیستون Cat6A

Cat6A یک رده عملکردی بالاتر از Cat6 است و در سیستم‌های شبکه‌ای با نیاز بیشتر به پهنای باند و کنترل بهتر Crosstalk کاربرد دارد.

منابع فنی Cat6A را با حداکثر فرکانس مشخص‌شده 500MHz معرفی می‌کنند. این رده برای 10GBASE-T در طراحی‌های مناسب و طول‌های کامل Channel گزینه مهمی محسوب می‌شود.

مزیت اصلی

ظرفیت بالاتر و مناسب‌تر بودن برای زیرساخت‌های مدرن‌تر و نیازهای آینده.

محدودیت

هزینه و الزامات مکانیکی و اجرایی می‌تواند بیشتر از Cat6 باشد.

مناسب برای چه کسی؟

• پروژه‌های سازمانی
• دیتاسنترها و زیرساخت‌های با نیاز عملکردی بالاتر
• پروژه‌های جدیدی که آینده‌نگری در طراحی مهم است

نکته انتخاب

Cat6A را صرفاً به دلیل عبارت «10G» نخرید. برای رسیدن به عملکرد واقعی، کابل، Connector و سایر اجزای لینک نیز باید با سطح عملکرد مورد نظر هماهنگ باشند. Fluke Networks نیز تأکید می‌کند که برای Certification یک لینک، هم کابل و هم Connecting Hardware باید الزامات مربوط را برآورده کنند و نصب نیز نباید عملکرد لینک را تضعیف کند.

کیستون UTP

UTP مخفف Unshielded Twisted Pair است و در آن ساختار شیلد فلزی برای زوج‌های کابل وجود ندارد.

کیستون UTP در سیستم‌های کابل‌کشی بدون شیلد استفاده می‌شود و معمولاً در پروژه‌های عمومی شبکه انتخاب رایجی است. سازندگان حرفه‌ای، برای برخی Categoryها نسخه‌های UTP و Shielded را به‌طور مجزا عرضه می‌کنند؛ برای مثال Belden هر دو نسخه UTP و Shielded را در خانواده جک‌های Cat6A ارائه می‌کند.

مزیت اصلی

سادگی بیشتر و هماهنگی با سیستم‌های UTP.

محدودیت

برای پروژه‌ای که از ابتدا به‌صورت Shielded طراحی شده، انتخاب یک کیستون UTP انتخاب هماهنگی نیست.

مناسب برای چه کسی؟

• شبکه‌های عمومی
• دفاتر و ساختمان‌های معمول
• پروژه‌هایی که کل ساختار کابل‌کشی UTP است

کیستون Shielded

کیستون Shielded برای سیستم‌هایی طراحی می‌شود که ساختار شیلدشده در آن‌ها مورد نیاز است.

در محصولات حرفه‌ای، کیستون‌های Shielded ممکن است دارای بدنه فلزی یا ساختار مشخصی برای اتصال شیلد باشند. برای نمونه، CommScope یک کیستون Cat6A Shielded با مشخصات مجزای Cable Type = Shielded ارائه می‌کند.

مزیت اصلی

هماهنگی با زیرساخت کابل‌کشی شیلدشده و کمک به حفظ معماری طراحی‌شده سیستم.

محدودیت

در صورت استفاده بدون هماهنگی با کابل، Patch Panel، تجهیزات و طراحی کلی شیلد، صرفاً یک کیستون فلزی الزاماً مزیت کامل سیستم Shielded را ایجاد نمی‌کند.

مناسب برای چه کسی؟

• پروژه‌هایی که کابل‌کشی Shielded دارند
• محیط‌هایی که کنترل تداخل الکترومغناطیسی در طراحی اهمیت دارد
• زیرساخت‌هایی که از ابتدا بر مبنای سیستم شیلدشده طراحی شده‌اند

نکته انتخاب

اول مشخص کنید کل سیستم شما UTP است یا Shielded؛ بعد کیستون را انتخاب کنید.

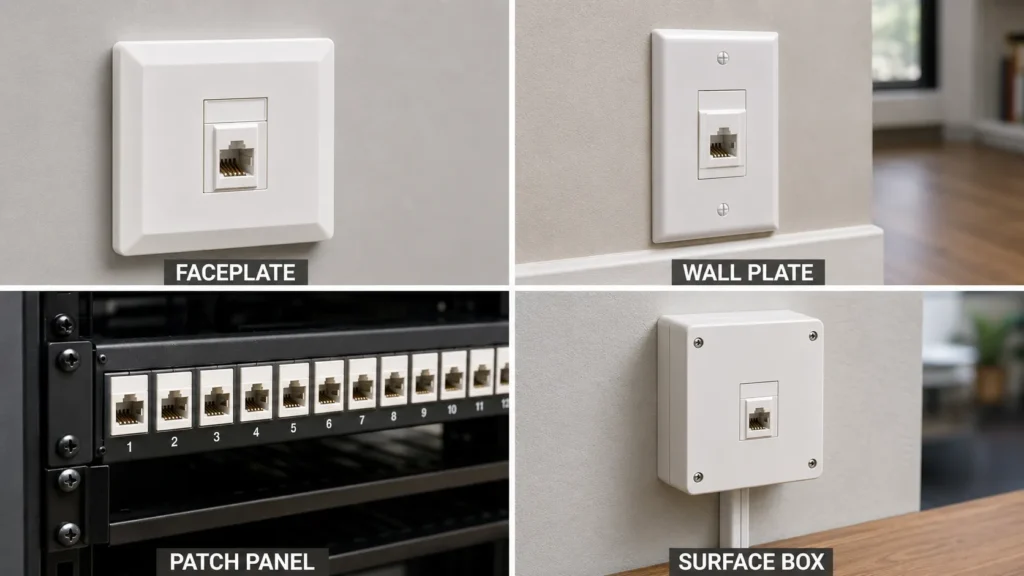

کیستون شبکه کجا نصب می‌شود؟

یکی از مهم‌ترین مزیت‌های Keystone این است که می‌توان آن را در انواع تجهیزات و محل‌های نصب ماژولار قرار داد.

Faceplate

Faceplate صفحه‌ای است که روی دیوار یا محل خروجی نصب می‌شود و می‌تواند یک یا چند ماژول Keystone را در خود جای دهد.

در سیستم‌های ماژولار، یک Faceplate می‌تواند بسته به نوع طراحی، جک‌های مختلف شبکه، فیبر یا حتی رسانه‌های دیگر را در خود جای دهد. Leviton نیز Faceplateهای سازگار با ماژول‌های Category-rated را ارائه می‌کند.

کاربرد اصلی:
ایجاد خروجی مرتب و قابل استفاده شبکه در محل کاربر.

Wall Plate

Wall Plate به ساختار صفحه‌ای نصب روی دیوار اشاره دارد و در کاربرد شبکه معمولاً به‌عنوان محل قرارگیری ماژول‌های Keystone استفاده می‌شود.

برای مثال، Wallplateهای QUICKPORT می‌توانند چند ماژول را در یک ساختار نصب کنند و برای کاربردهای مختلف شبکه و Multimedia مورد استفاده قرار گیرند.

کاربرد اصلی:
خروجی شبکه روی دیوار، به‌ویژه در محیط‌های اداری و ساختمانی.

Patch Panel

در اتاق شبکه و رک، کیستون می‌تواند داخل Patch Panel ماژولار قرار بگیرد.

Patch Panel امکان سازمان‌دهی تعداد زیادی Port را فراهم می‌کند و مدل‌های ماژولار اجازه می‌دهند Connectorهای متناسب با نیاز پروژه در آن قرار گیرند. برای نمونه، Patch Panelهای QUICKPORT شرکت Leviton برای پذیرش Connectorهای ماژولار QUICKPORT طراحی شده‌اند.

کاربرد اصلی:
مدیریت و سازمان‌دهی کابل‌های شبکه در رک.

Surface Box

Surface Box زمانی کاربرد دارد که امکان یا نیاز به نصب توکار وجود ندارد و خروجی شبکه باید روی سطح دیوار یا سازه قرار گیرد.

این ساختار برای بعضی پروژه‌های بازسازی، اداری یا مسیرهای روکار می‌تواند گزینه مناسبی باشد. سیستم‌های ماژولار مانند QUICKPORT نیز Surface-Mount Box را به‌عنوان بخشی از اکوسیستم نصب ارائه می‌کنند.

Keystone Jack و RJ45 چه تفاوتی دارند؟

این دو اصطلاح در بازار گاهی به‌جای هم استفاده می‌شوند، اما از نظر مفهومی یکی نیستند.

RJ45 در گفتار فنی و بازاری معمولاً به رابط مورد استفاده برای اتصال اترنت روی کابل و جک اشاره دارد.

Keystone Jack یک ماژول شبکه با فرم فیزیکی Keystone است که معمولاً در پنل، Wall Plate، Faceplate یا Patch Panel قرار می‌گیرد.

بنابراین:

مفهوم	منظور
RJ45	نوع رابط اتصال
Keystone	فرم و ساختار ماژولار
Keystone Jack	جک شبکه‌ای با فرم ماژولار Keystone

در نتیجه عبارت RJ45 Keystone معمولاً به یک Keystone Jack با رابط RJ45 اشاره دارد.

چگونه کیستون شبکه مناسب انتخاب کنیم؟

انتخاب صحیح کیستون باید از کل لینک شبکه شروع شود، نه فقط از ظاهر قطعه.

انتخاب بر اساس Category

اول مشخص کنید زیرساخت شما برای چه سطح عملکردی طراحی شده است.

به‌طور کلی:

• Cat5e → کاربردهای عمومی و Gigabit Ethernet
• Cat6 → زیرساخت‌های عمومی‌تر با سطح عملکرد بالاتر
• Cat6A → پروژه‌های با نیاز عملکردی بالاتر و زیرساخت‌های 10GbE در طراحی‌های مناسب

محدوده‌های فرکانسی 100، 250 و 500MHz به‌ترتیب برای Cat5e، Cat6 و Cat6A در منابع فنی متداول گزارش شده‌اند، اما این اعداد را نباید مستقیماً معادل سرعت شبکه در نظر گرفت.

قاعده مهم:

Category کیستون را با Category کابل و هدف عملکردی کل لینک هماهنگ کنید.

انتخاب بر اساس Shielding

این سؤال را پیش از خرید پاسخ دهید:

سیستم من UTP است یا Shielded؟

اگر کابل شبکه شما UTP است، استفاده از کیستون UTP انتخاب طبیعی‌تری است.

اگر کل سیستم Shielded طراحی شده، باید کیستون، کابل و سایر اجزای مرتبط از نظر ساختار شیلد با یکدیگر هماهنگ باشند.

در محصولات حرفه‌ای، UTP و Shielded به‌عنوان دو گزینه متمایز عرضه می‌شوند؛ بنابراین این موضوع صرفاً یک تفاوت ظاهری نیست.

سازگاری با کابل

یکی از رایج‌ترین اشتباهات این است که کاربر فقط بر اساس «Cat6 بودن» محصول خریداری می‌کند.

در عمل، مشخصات کابل نیز اهمیت دارد؛ مانند:

• Category
• نوع ساختار UTP یا Shielded
• نوع هادی
• قطر کابل
• Solid یا Stranded بودن
• محدوده قطر عایق یا Jacket مورد پشتیبانی

مثلاً CommScope برای یک کیستون Cat6A Shielded خود محدوده قطر کابل قابل پشتیبانی را نیز در مشخصات اعلام می‌کند.

پس قبل از خرید، Data Sheet کیستون و مشخصات کابل را با هم مقایسه کنید.

نوع هادی

در برخی مدل‌های کیستون، سازنده مشخص می‌کند که محصول برای Solid، Stranded یا هر دو هادی قابل استفاده است. این مورد نباید حدس زده شود.

برای مثال، مشخصات تعدادی از کیستون‌های CommScope، پشتیبانی از Solid و Stranded را به‌صورت صریح بیان می‌کند.

بنابراین اگر نوع هادی کابل برای شما مهم است، آن را از روی مشخصات سازنده بررسی کنید.

محل نصب

قبل از خرید مشخص کنید کیستون قرار است کجا قرار بگیرد:

• خروجی دیواری
• Faceplate
• Patch Panel
• Surface Box
• رک یا کابینت

Keystone باید با سیستم نگهدارنده و فرم فیزیکی آن محل سازگار باشد. برخی سازندگان دقیقاً مشخص می‌کنند که یک جک برای Keystone Faceplate یا Panel طراحی شده است.

روش Termination

روش Termination نیز بخشی از انتخاب محصول است.

برخی کیستون‌ها IDC هستند و بعضی مدل‌ها برای Termination ابزار یا روش خاصی در نظر می‌گیرند. برای نمونه، CommScope در مشخصات کیستون‌های خود Termination Type را به‌صورت مشخص اعلام می‌کند.

اما نحوه نصب و پانچ در حوزه انتخاب ابزار و اجرای Termination قرار می‌گیرد، نه راهنمای انتخاب اولیه این مقاله.

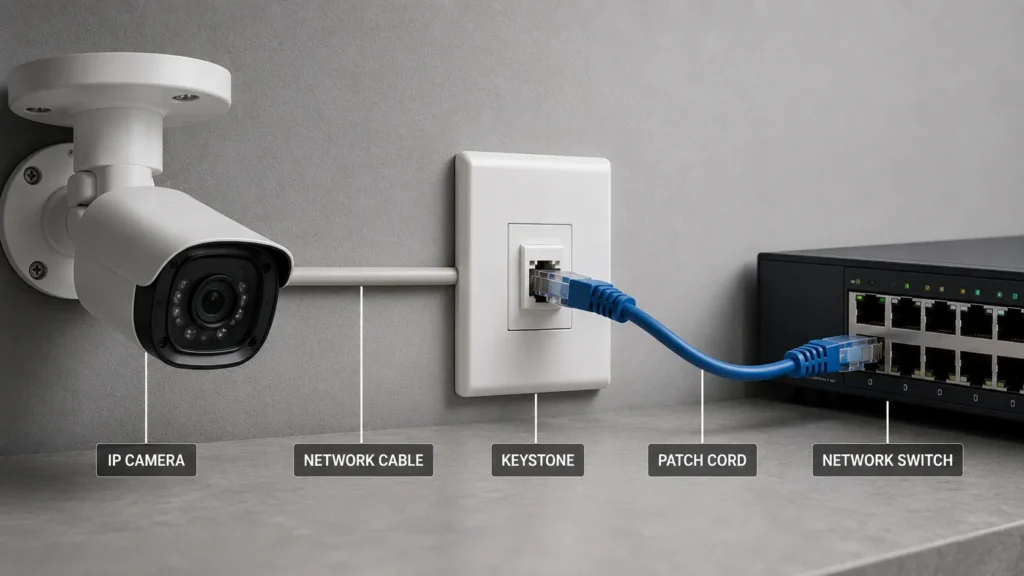

کیستون شبکه در دوربین IP چه کاربردی دارد؟

در سیستم‌های دوربین IP، انتقال تصویر به‌صورت شبکه‌ای انجام می‌شود و کابل شبکه بخش مهمی از مسیر ارتباطی دوربین با سوئیچ یا تجهیزات شبکه است.

کیستون می‌تواند در این مسیر، به‌عنوان یک نقطه اتصال ثابت و مرتب استفاده شود؛ برای مثال:

دوربین IP → کابل‌کشی ثابت → Keystone → Patch Cord → Switch

یا در سمت دیگری از زیرساخت:

Switch / Patch Panel → کابل‌کشی → Keystone → Patch Cord → تجهیز شبکه

مزیت اصلی در اینجا، سازمان‌دهی، نگهداری و ماژولار بودن اتصال است؛ نه اینکه خود کیستون کیفیت تصویر را افزایش دهد.

اگر سیستم دوربین از PoE استفاده می‌کند، انتخاب تجهیزات شبکه و کابل‌کشی باید با الزامات واقعی لینک سازگار باشد. برخی سازندگان کیستون‌های حرفه‌ای، قابلیت‌های مرتبط با PoE را نیز برای محصولات مشخص خود اعلام می‌کنند؛ بنابراین این ویژگی نیز باید از روی مدل و Data Sheet بررسی شود، نه صرفاً از روی عنوان «Cat6».

اشتباهات رایج در انتخاب کیستون

1. انتخاب فقط بر اساس عبارت Cat6

Cat6 بودن کافی نیست. باید کابل، نوع هادی، Shielding، قطر کابل و ساختار نصب نیز بررسی شود.

2. تصور اینکه هر کیستون RJ45 با هر کابل سازگار است

ممکن است دو محصول هر دو RJ45 باشند، اما از نظر Category، Shielding یا نوع هادی برای یک کاربرد یکسان نباشند.

3. استفاده از Shielded Keystone در یک سیستم کاملاً UTP بدون دلیل فنی

فلزی بودن کیستون به‌تنهایی یک مزیت عمومی نیست. Shielding باید بخشی از طراحی کل سیستم باشد.

4. فرض اینکه Cat6 همیشه برای 10GbE تا 100 متر کافی است

این برداشت نادرست است. جدول‌های فنی معتبر برای Cat6 و Cat6A تفاوت قابل توجهی در کاربرد 10G نشان می‌دهند و عملکرد به طراحی Channel وابسته است. CommScope برای 10GBASE-T در جدول خود 37 متر برای Cat6 و 100 متر برای Cat6A گزارش می‌کند.

5. بی‌توجهی به قطر و نوع هادی کابل

ممکن است کیستون از نظر Category مناسب باشد اما از نظر ابعاد مکانیکی یا نوع هادی با کابل انتخاب‌شده سازگار نباشد.

6. یکی دانستن انتخاب کیستون با آموزش نصب آن

انتخاب درست، مرحله‌ای جدا از اجرای صحیح Termination است.

7. استفاده از T568A و T568B به‌عنوان موضوع اصلی این مقاله

T568A و T568B بخشی از موضوع Wiring و Termination هستند. در این مقاله فقط دانستن این نکته کافی است که انتخاب و اجرای روش Wiring باید مطابق طراحی و استاندارد مربوط انجام شود.

جمع‌بندی

کیستون شبکه یک ماژول اتصال شبکه با فرم Keystone است که برای ایجاد نقاط اتصال منظم و قابل مدیریت در زیرساخت کابل‌کشی به کار می‌رود.

مهم‌ترین دسته‌بندی‌های آن از دید انتخاب عبارت‌اند از:

• Cat5e، Cat6 و Cat6A از نظر رده عملکردی
• UTP و Shielded از نظر ساختار شیلد
• سازگاری با نوع و مشخصات کابل
• سازگاری با محل نصب
• و در نهایت روش Termination مورد پشتیبانی محصول

انتخاب صحیح کیستون نباید فقط بر اساس نام RJ45 یا Cat6 انجام شود. ابتدا باید نیاز عملکردی شبکه، Category کابل، نوع Shielding، نوع هادی، محل نصب و مشخصات سازنده بررسی شود.

برای همین، یک قانون ساده و کاربردی داشته باشید:

اول سیستم کابل‌کشی را مشخص کنید؛ بعد کیستون را انتخاب کنید.
