دوربین مداربسته چیست و چگونه کار می‌کند؟

دوربین مداربسته، به عنوان یکی از ابزارهای کلیدی در سیستم‌های نظارتی و امنیتی، نقش حیاتی در تأمین امنیت اماکن مختلف ایفا می‌کند. درک چگونگی عملکرد و اجزای این فناوری، به ما کمک می‌کند تا انتخابی هوشمندانه‌تر و کارآمدتر داشته باشیم.

تعریف دوربین مداربسته

دوربین مداربسته (Closed-Circuit Television یا CCTV) سیستمی متشکل از یک یا چند دوربین ویدئویی است که سیگنال آن‌ها به صورت “بسته” یا “مدار بسته” منتقل می‌شود و معمولاً به تعداد محدودی مانیتور یا دستگاه ضبط ارسال می‌گردد. این برخلاف پخش تلویزیونی است که سیگنال آن به صورت عمومی پخش می‌شود. هدف اصلی این سیستم‌ها، نظارت، ضبط و مانیتورینگ تصاویر در مکان‌های حساس و مورد نیاز است.

CCTV چیست؟

CCTV مخفف عبارت “Closed-Circuit Television” است که به معنای “تلویزیون مداربسته” می‌باشد. این سیستم‌ها برای اهداف امنیتی، نظارتی، مانیتورینگ فرآیندها و یا اهداف آموزشی به کار می‌روند. سیگنال ویدئویی در یک مدار بسته (Closed Circuit) باقی می‌ماند و به صورت عمومی منتشر نمی‌شود. این امر امنیت و حریم خصوصی تصاویر را افزایش می‌دهد.

تفاوت CCTV با IP Camera

اگرچه هر دو نوع دوربین برای نظارت استفاده می‌شوند، اما تفاوت‌های اساسی دارند:

• دوربین‌های آنالوگ (سنتی CCTV): این دوربین‌ها سیگنال ویدئویی را به صورت آنالوگ از طریق کابل کواکسیال منتقل می‌کنند. برای نمایش تصاویر، نیاز به دستگاه ضبط ویدئویی دیجیتال (DVR) دارند. کیفیت تصویر آن‌ها معمولاً پایین‌تر است و قابلیت‌های هوشمند محدودی دارند.
• دوربین‌های IP (شبکه): این دوربین‌ها از شبکه اینترنت (IP) برای انتقال داده‌های دیجیتال استفاده می‌کنند. تصاویر به صورت دیجیتال ضبط و منتقل شده و می‌توانند از طریق شبکه به دستگاه ضبط کننده شبکه (NVR) یا حتی به صورت مستقیم به فضای ابری ارسال شوند. دوربین‌های IP کیفیت تصویر بسیار بالاتری دارند، قابلیت‌های پیشرفته‌تری مانند تحلیل ویدئویی هوشمند، تشخیص حرکت، و دسترسی از راه دور را ارائه می‌دهند و نصب انعطاف‌پذیرتری دارند.

اجزای اصلی دوربین مداربسته

یک دوربین مداربسته، صرف نظر از نوع آنالوگ یا IP، از اجزای کلیدی تشکیل شده است که هر کدام وظیفه مشخصی را بر عهده دارند:

لنز (Lens)

لنز دوربین، مشابه چشم انسان، وظیفه جمع‌آوری نور و تمرکز آن بر روی سنسور تصویر را بر عهده دارد. انواع لنزها از نظر فاصله کانونی (Field of View) متفاوت هستند:

• لنز واید (Wide-angle): زاویه دید وسیع‌تری را پوشش می‌دهد و برای نظارت بر فضاهای بزرگ مناسب است.
• لنز تله‌فوتو (Telephoto): زاویه دید محدودتری دارد اما جزئیات دورتر را با وضوح بیشتری ثبت می‌کند و برای زوم کردن روی سوژه‌های خاص کاربرد دارد.
• لنز وری‌فوکال (Varifocal): امکان تنظیم دستی فاصله کانونی را فراهم می‌کند و انعطاف‌پذیری بیشتری در زاویه دید ارائه می‌دهد.
• لنز موتورایز (Motorized): امکان تنظیم فاصله کانونی و فوکوس از راه دور را از طریق نرم‌افزار فراهم می‌کند.

سنسور (Sensor)

سنسور تصویر، قلب دوربین مداربسته است. این قطعه نور جمع‌آوری شده توسط لنز را به سیگنال‌های الکترونیکی تبدیل می‌کند. دو نوع اصلی سنسور وجود دارد:

• CCD (Charge-Coupled Device): تکنولوژی قدیمی‌تر که کیفیت تصویر بالا و حساسیت نوری خوبی دارد، اما مصرف انرژی آن بیشتر است.
• CMOS (Complementary Metal-Oxide-Semiconductor): تکنولوژی جدیدتر که مصرف انرژی کمتر، سرعت پردازش بالاتر و هزینه تولید پایین‌تری دارد. امروزه بیشتر دوربین‌های مداربسته از سنسورهای CMOS استفاده می‌کنند.

رزولوشن سنسور (تعداد پیکسل‌ها) تعیین‌کننده وضوح و جزئیات تصویر خروجی است.

پردازنده تصویر (Image Processor)

پردازنده تصویر، سیگنال‌های خام دریافتی از سنسور را پردازش و به فرمت قابل نمایش یا ضبط تبدیل می‌کند. این پردازنده وظایف مهمی مانند تنظیم نوردهی، تعادل رنگ سفید، کاهش نویز (Noise Reduction)، و فشرده‌سازی تصویر (در دوربین‌های IP) را بر عهده دارد. پردازنده‌های قدرتمندتر، کیفیت تصویر بهتری را حتی در شرایط نوری ضعیف ارائه می‌دهند.

بدنه و استانداردها

بدنه دوربین مداربسته علاوه بر محافظت از اجزای داخلی، باید در برابر شرایط محیطی مقاوم باشد. استانداردهای مهمی که در این زمینه وجود دارند عبارتند از:

• استاندارد IP (Ingress Protection): این استاندارد نشان‌دهنده میزان مقاومت بدنه در برابر نفوذ گرد و غبار و آب است. به عنوان مثال، IP66 یا IP67 مقاومت بالایی در برابر شرایط محیطی سخت را نشان می‌دهند.
• استاندارد IK (Impact Protection): این استاندارد میزان مقاومت بدنه در برابر ضربات فیزیکی را نشان می‌دهد (مانند IK10 که مقاومت بالایی در برابر ضربه دارد).
• مقاومت در برابر حرارت و سرما: بدنه باید بتواند در بازه دمایی مشخصی عملکرد خود را حفظ کند.

دوربین مداربسته چگونه کار می‌کند؟

فرآیند کار یک دوربین مداربسته شامل مراحل زیر است:

نحوه دریافت تصویر

نور از محیط اطراف از طریق لنز دوربین عبور کرده و بر روی سنسور تصویر متمرکز می‌شود. سنسور، نور را به سیگنال‌های الکترونیکی تبدیل می‌کند. کیفیت و میزان نوری که سنسور دریافت می‌کند، به عواملی مانند فاصله کانونی لنز، دیافراگم، و حساسیت سنسور (ISO) بستگی دارد.

تبدیل و انتقال داده

• دوربین‌های آنالوگ: سیگنال الکترونیکی آنالوگ دریافتی از سنسور، از طریق کابل کواکسیال به دستگاه DVR منتقل می‌شود. در DVR، سیگنال آنالوگ به دیجیتال تبدیل و فشرده‌سازی می‌شود.
• دوربین‌های IP: سیگنال الکترونیکی دریافتی از سنسور، بلافاصله در خود دوربین به داده دیجیتال تبدیل، پردازش و فشرده‌سازی می‌شود. سپس این داده‌ها از طریق کابل شبکه (Ethernet) یا Wi-Fi به NVR، سرور، یا فضای ابری منتقل می‌گردند.

ذخیره‌سازی و بازبینی

تصاویر پردازش شده یا در دستگاه ضبط کننده (DVR/NVR) ذخیره می‌شوند، یا مستقیماً به فضای ابری (Cloud Storage) ارسال می‌گردند. این تصاویر را می‌توان در هر زمان از طریق مانیتور متصل به DVR/NVR یا از طریق نرم‌افزارهای مخصوص (در کامپیوتر یا اپلیکیشن موبایل) به صورت زنده یا بازبینی کرد. قابلیت جستجو بر اساس تاریخ، ساعت، و رویدادهای خاص (مانند تشخیص حرکت) در سیستم‌های پیشرفته‌تر وجود دارد.

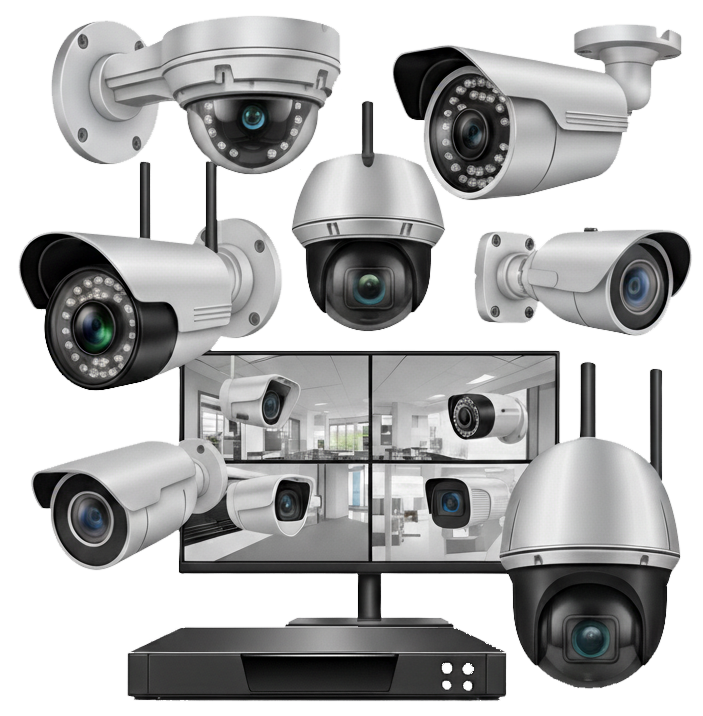

انواع رایج دوربین مداربسته

بازار دوربین‌های مداربسته انواع مختلفی را با کاربردهای متنوع ارائه می‌دهد:

• دوربین دام (Dome Camera): ظاهری گنبدی شکل دارند و معمولاً در سقف نصب می‌شوند. به دلیل طراحی‌شان، زاویه دید وسیع‌تری دارند و جهت دید آن‌ها به راحتی قابل تشخیص نیست، که همین امر به بازدارندگی کمک می‌کند.
• دوربین بالت (Bullet Camera): شکلی استوانه‌ای و کشیده دارند و معمولاً روی دیوار نصب می‌شوند. نصب و تنظیم آن‌ها ساده است و اغلب برای فضاهای باز یا ورودی‌ها استفاده می‌شوند.
• دوربین PTZ (Pan-Tilt-Zoom): این دوربین‌ها قابلیت چرخش افقی (Pan)، عمودی (Tilt) و زوم (Zoom) را دارند و می‌توانند از راه دور کنترل شوند. برای پوشش مناطق وسیع و ردیابی سوژه‌ها ایده‌آل هستند.
• دوربین‌های حرارتی (Thermal Cameras): به جای نور مرئی، تشعشعات حرارتی را تشخیص می‌دهند و برای دید در تاریکی مطلق، مه، دود و یا تشخیص دمای اشیاء کاربرد دارند.
• دوربین‌های Fish-Eye: دارای لنز بسیار واید (۱۸۰ تا ۳۶۰ درجه) هستند و می‌توانند یک فضای وسیع را با یک دوربین پوشش دهند.

کاربردهای دوربین مداربسته

دوربین‌های مداربسته در طیف گسترده‌ای از اماکن و برای اهداف گوناگون به کار گرفته می‌شوند:

• امنیت منازل و ساختمان‌های مسکونی: پیشگیری از سرقت، نظارت بر رفت و آمد، و تأمین امنیت خانواده.
• نظارت تجاری و اداری: کنترل کارکنان، جلوگیری از سرقت در فروشگاه‌ها، مانیتورینگ دفاتر.
• اماکن عمومی: فرودگاه‌ها، ایستگاه‌های قطار، خیابان‌ها، پارک‌ها، و مراکز خرید برای حفظ نظم و امنیت عمومی.
• صنایع و کارخانجات: مانیتورینگ خطوط تولید، کنترل کیفیت، و نظارت بر فرآیندهای صنعتی.
• مراکز آموزشی: تأمین امنیت دانش‌آموزان و کارکنان، نظارت بر کلاس‌های درس.
• مراکز درمانی: حفظ امنیت بیماران و کارکنان، مانیتورینگ بخش‌های حساس.

نتیجه‌گیری + پیشنهاد برای انتخاب دوربین مناسب

دوربین مداربسته یک ابزار حیاتی برای افزایش سطح امنیت و نظارت است. انتخاب درست دوربین مداربسته به نیازهای خاص شما بستگی دارد. هنگام انتخاب، به نکات زیر توجه کنید:

1. نوع دوربین: آیا به کیفیت تصویر بالا و قابلیت‌های هوشمند نیاز دارید (IP Camera) یا یک سیستم آنالوگ ساده کافی است؟
2. محیط نصب: آیا دوربین برای فضای داخلی (Indoor) است یا خارجی (Outdoor)؟ به استانداردهای مقاومت در برابر آب و گرد و غبار (IP Rating) و ضربه (IK Rating) توجه کنید.
3. کیفیت تصویر و رزولوشن: بسته به نیازتان، رزولوشن‌های مختلفی از HD تا 4K در دسترس هستند.
4. دید در شب: اگر نیاز به نظارت در تاریکی دارید، به قابلیت دید در شب (Infrared – IR) و برد آن توجه کنید.
5. زاویه دید و قابلیت‌ها: آیا به زاویه دید وسیع (Wide-angle)، قابلیت زوم (Zoom)، یا چرخش (PTZ) نیاز دارید؟
6. فضای ذخیره‌سازی: میزان فضای ذخیره‌سازی مورد نیاز برای ضبط تصاویر را محاسبه کنید و یا به سراغ راه‌حل‌های ابری بروید.
7. بودجه: قیمت دوربین‌ها و سیستم‌های نظارتی بسیار متنوع است. بودجه خود را مشخص کرده و بهترین گزینه را در آن محدوده انتخاب کنید.با در نظر گرفتن این موارد و مشورت با متخصصان، می‌توانید سیستمی کارآمد و متناسب با نیازهای امنیتی خود راه‌اندازی کنید.
